ROUTER EMPRESARIAL AR730
HUAWEI/EKIT

ROUTER EMPRESARIAL AR730

Código: AR730

Bs 12.800

Precio en bolivianos, impuestos incluidos.

Últimas 4 unidades

Entrega en 1 a 2 días hábiles en Santa Cruz

Estimado; si su pedido necesita más tiempo, se lo avisamos.

Consultar por WhatsApp

Instalación (servicio aparte)

No está incluida en el precio del producto ni siempre disponible. Se cotiza según la complejidad. Por ahora solo en Santa Cruz.

Cotizar instalación

Características

  • 2 PUERTOS COMBOS GIGAS
  • 2 PUERTOS SFP/WAN
  • 8 PUERTOS GIGAS
  • VPN
  • BALANCEO DE CARGAS
  • HASTA 1200 CLIENTES

Descripción

Descripción general

Tabla 2-19 Información básica sobre el AR730
ArtículoDetalles
DescripciónAR730, 2 WAN combinadas GE, 1 WAN 10GE (SFP+), 8 LAN GE, 1 LAN combinada GE, 2 USB 2.0, 2 SIC
Número de pieza02354GBM-001
ModeloAR730
Primera versión compatibleV300R022C00
Versión de parche compatible

Si desea degradar un dispositivo que ejecuta V300R022C10SPC100 o una versión posterior a V300R019C10SPC600, V300R019C13SPC200 o V300R021C00SPC200 después de la actualización del componente, primero degrade el dispositivo a V300R022C00SPC100.

Si desea actualizar un dispositivo a una versión anterior a V300R022C00SPC100 después de la actualización de componentes, configure el parche de inicio de la versión de destino o uno posterior para el próximo inicio. (El parche de inicio de V300R019C10SPC600 es V300R019SPH380; el de V300R019C13SPC200 es V300R019SPH380; el de V300R021C00SPC200 es V300R021SPH180).

ObservacionesAl configurar las tarjetas, asegúrese de que la potencia total de las tarjetas configuradas no supere los 37 W o comuníquese con los ingenieros de soporte técnico para obtener más sugerencias.

Apariencia

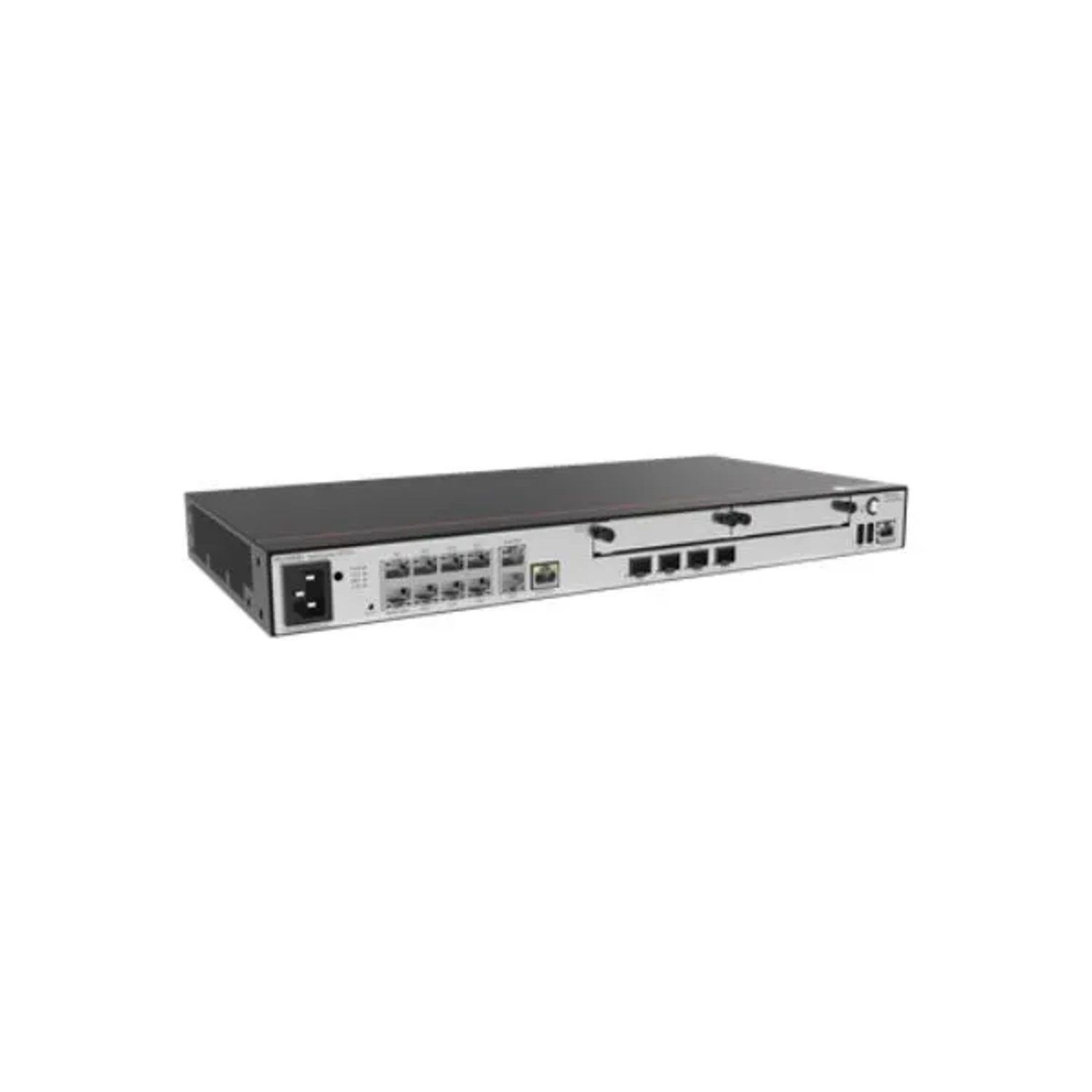

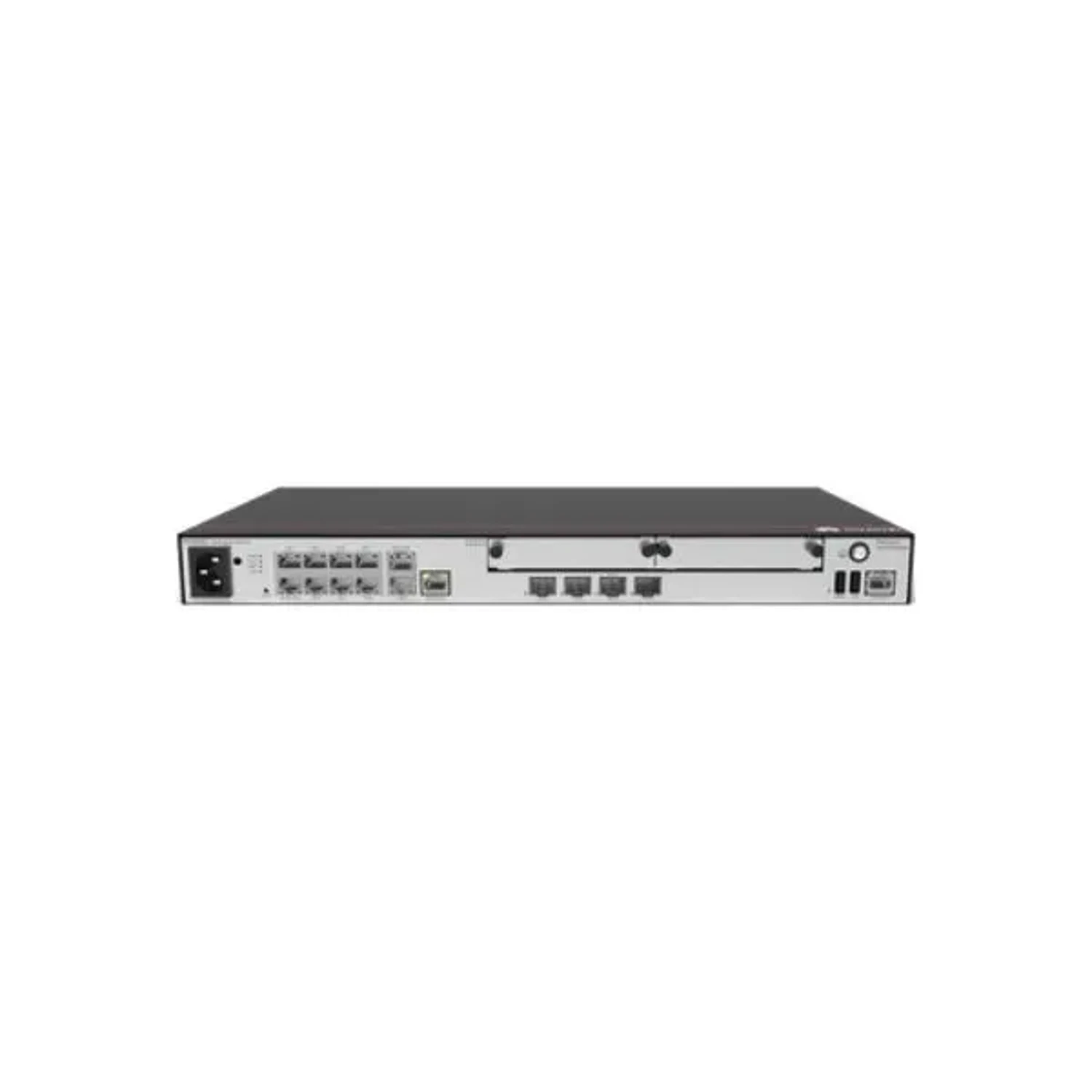

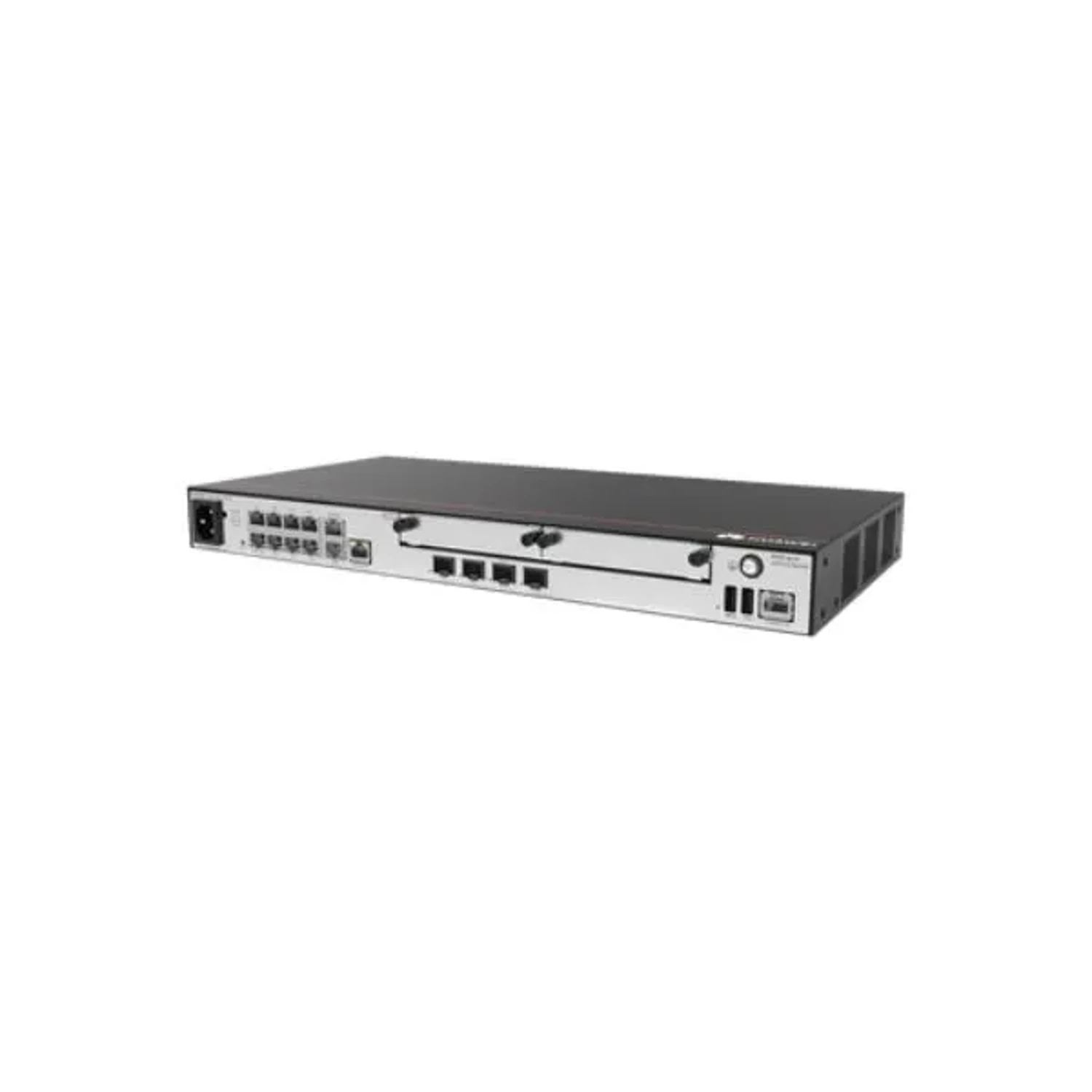

Figura 2-12 Aspecto del AR730

Este modelo ha tenido cambios en su apariencia y marca, y los dispositivos entregados en diferentes períodos pueden tener apariencias diferentes pero no tener diferencias en sus funciones.

Componentes

Figura 2-13 Componentes del AR730

1. Serigrafía del modelo del producto

2. Interfaces LAN: ocho interfaces eléctricas GE

3. Interfaces WAN: dos interfaces combinadas GE

4. Dos ranuras SIC

5. Punto de tierra

6. Toma de corriente CA

7. Conector para correa de bloqueo del cable de alimentación

NOTA:

Inserte una correa de bloqueo del cable de alimentación en este conector para asegurar el cable de alimentación.

8. Botón RESET

NOTA: Este botón se utiliza para reiniciar el enrutador.
  • Para restaurar la configuración de fábrica, mantenga presionado el botón durante al menos 5 segundos.
  • Para reiniciar el enrutador, mantenga presionado el botón durante menos de 5 segundos.
Reiniciar el router interrumpirá los servicios. Tenga cuidado al pulsar este botón.

Si es necesario, puede ejecutar el comando factory-configuration prohibit en la vista del sistema para desactivar la función de restauración de la configuración de fábrica manteniendo pulsado el botón RESET. Para volver a activar esta función, ejecute el comando undo factory-configuration prohibit .

9. Interfaces LAN: interfaz combinada GE

10. Interfaz WAN: una interfaz óptica 10GE

11. Interfaz USB 2.0 (host)

12. Interfaz USB 2.0 (host)

13. Interfaz de consola

-

-

Disposición de la ranura

Figura 2-14 Disposición de las ranuras del AR730
Tabla 2-20 Ranuras en el AR730
Tipo de ranuraIdentificación de ranuraDirección de la ranuraObservaciones
SIC1TransversoLa ranura 1 y la ranura 2 se combinan en la nueva ranura 2 (WSIC).
SIC2TransversoLa ranura 1 y la ranura 2 se combinan en la nueva ranura 2 (WSIC).

Puertos

Tabla 2-21 Puertos en el AR730
PuertoTipo de conectorDescripciónComponentes disponibles
Interfaz de consolaRJ45

La interfaz de la consola se puede conectar a una terminal de operación para la configuración en el sitio.

  • Cumplimiento de normas: RS232
  • Modo de funcionamiento: Receptor/transmisor asíncrono universal (UART) dúplex
  • Tipo de equipo de datos: Equipo de terminación de circuito de datos (DCE)

Cable de consola

Interfaces LAN: ocho interfaces eléctricas de GERJ45

Una interfaz eléctrica de GE (con detección automática de 10/100/1000 Mbit/s) transmite y recibe servicios a 10 Mbit/s, 100 Mbit/s o 1000 Mbit/s.

  • Cumplimiento de estándares: IEEE802.3, IEEE802.3u y IEEE802.3ab
  • Modo de trabajo: dúplex completo (detección automática de 10/100/1000 Mbit/s)
  • Distancia máxima: 100 m
NOTA:

GE0 es una interfaz de administración y se utiliza para la administración basada en web y la implementación basada en correo electrónico.

Todas las interfaces GE del lado LAN se pueden configurar como interfaces del lado WAN.

Cable Ethernet

Interfaces LAN: interfaz combinada GE

Interfaz eléctrica de GE: RJ45

Interfaz óptica GE: LC/PC

Una interfaz combinada GE consta de una interfaz Ethernet óptica y una interfaz Ethernet eléctrica en el panel. Ambas interfaces tienen una sola interfaz de reenvío interna. Las interfaces eléctrica y óptica están multiplexadas, y solo una de ellas puede funcionar a la vez. Cuando una de las interfaces Ethernet funciona, la otra se desactiva.

  • La interfaz eléctrica de GE (detección automática de 10/100/1000 Mbit/s) transmite y recibe servicios a 10 Mbit/s, 100 Mbit/s o 1000 Mbit/s.
  • La interfaz óptica GE (detección automática de 100/1000 Mbit/s) transmite y recibe servicios a 100 Mbit/s o 1000 Mbit/s.
NOTA:

De forma predeterminada, una interfaz combinada funciona en modo automático y funciona automáticamente como una interfaz óptica o eléctrica.

GE8 es el puerto de red de administración de BootROM en un dispositivo y se utiliza para actualizar el software del dispositivo a través del menú BootROM.

Todas las interfaces LAN combinadas de GE se pueden configurar como interfaces WAN.

  • Interfaz eléctrica de GE: cable Ethernet
  • Interfaz óptica GE: módulo óptico

Se admiten los siguientes módulos ópticos:

Módulos ópticos FE SFP y eSFP

Módulos ópticos eSFP de GE

Interfaces WAN: dos interfaces combinadas GE

Interfaz eléctrica de GE: RJ45

Interfaz óptica GE: LC/PC

Una interfaz combinada GE consta de una interfaz Ethernet óptica y una interfaz Ethernet eléctrica en el panel. Ambas interfaces tienen una sola interfaz de reenvío interna. Las interfaces eléctrica y óptica están multiplexadas, y solo una de ellas puede funcionar a la vez. Cuando una de las interfaces Ethernet funciona, la otra se desactiva.

  • La interfaz eléctrica de GE (detección automática de 10/100/1000 Mbit/s) transmite y recibe servicios a 10 Mbit/s, 100 Mbit/s o 1000 Mbit/s.
  • La interfaz óptica GE (detección automática de 100/1000 Mbit/s) transmite y recibe servicios a 100 Mbit/s o 1000 Mbit/s.
NOTA:

De forma predeterminada, una interfaz combinada funciona en modo automático y funciona automáticamente como una interfaz óptica o eléctrica.

  • Interfaz eléctrica de GE: cable Ethernet
  • Interfaz óptica GE: módulo óptico

Se admiten los siguientes módulos ópticos:

Módulos ópticos FE SFP y eSFP

Módulos ópticos eSFP de GE

Interfaz WAN: una interfaz óptica 10GELC/PC

Las interfaces ópticas 10GE (detección automática de 1/10 Gbit/s) pueden funcionar en modo GE y pueden transmitir y recibir tráfico de servicio a 1 Gbit/s o 10 Gbit/s.

  • Atributos de la interfaz óptica: Los atributos de la interfaz óptica varían según el módulo óptico utilizado.
  • Cumplimiento de estándares: IEEE 802.3ae

Módulo óptico

Se admiten los siguientes módulos ópticos:

Módulos ópticos eSFP de GE

Módulos ópticos SFP+ 10GE

Módulos de cobre SFP de GE (compatibles con V300R023C00 y versiones posteriores)

Módulos de cobre SFP+ 10GE (compatibles con V300R023C10 y versiones posteriores)

Puertos USB 2.0 (Host): dos puertos USB 2.0USB 2.0 Tipo A

Una interfaz USB 2.0 proporciona velocidades de carga y descarga de hasta 480 Mbit/s.

  • Cumplimiento de estándares: USB 2.0
  • Modo de trabajo: Host

Unidad flash USB compatible con USB 2.0

Indicadores y botones

Figura 2-15 Indicadores y botones en el AR730

1. De arriba a abajo:

  • Indicador PWR
  • Indicador SYS
  • Indicador iNET
  • Indicador CTRL

2. Indicadores de interfaz eléctrica de GE (LAN)

3. Indicadores de interfaz eléctrica de GE (WAN)

4. Indicador de interfaz óptica GE (LAN)

5. Indicador de interfaz óptica GE (WAN)

6. Indicador de interfaz óptica 10GE (WAN)

7. Indicador ACT (USB)

-

-

Tabla 2-22 Indicadores del AR730
SerigrafíaNombreColorEstadoDescripción
PWRIndicador PWRVerdeSigue asíEl dispositivo se alimenta normalmente a través del módulo de alimentación incorporado.
-ApagadoEl dispositivo no está encendido.
SISTEMAIndicador SYSVerdeParpadeo lentoEl sistema está funcionando correctamente.
VerdeParpadeo rápidoEl sistema se está encendiendo o reiniciando.
RojoSigue asíSe ha producido un fallo que afecta a los servicios. Este fallo no se puede solucionar automáticamente y requiere intervención manual.
-ApagadoEl software del sistema no se está ejecutando o se está reiniciando.
iNETIndicador iNETVerdeSigue asíSe ha establecido el servicio de red.
-ApagadoEl servicio de red no está disponible.
CONTROLIndicador CTRLVerdeSigue asíEl dispositivo se ha conectado al controlador.
-ApagadoEl dispositivo no está conectado al controlador.
-Indicadores de interfaz eléctrica de GE (LAN)VerdeSigue asíSe ha establecido un enlace.
VerdeApagadoNo se establece ningún vínculo.
AmarilloParpadeoSe están transmitiendo o recibiendo datos.
AmarilloApagadoNo se están transmitiendo ni recibiendo datos.
-Indicadores de interfaz eléctrica de GE (WAN)VerdeSigue asíSe ha establecido un enlace.
VerdeApagadoNo se establece ningún vínculo.
AmarilloParpadeoSe están transmitiendo o recibiendo datos.
AmarilloApagadoNo se están transmitiendo ni recibiendo datos.
-Indicador de interfaz óptica GE (LAN)VerdeSigue asíSe ha establecido un enlace.
VerdeParpadeoSe están transmitiendo o recibiendo datos.
-ApagadoNo se establece ningún vínculo.
-Indicador de interfaz óptica GE (WAN)VerdeSigue asíSe ha establecido un enlace.
VerdeParpadeoSe están transmitiendo o recibiendo datos.
-ApagadoNo se establece ningún vínculo.
-Indicador de interfaz óptica 10GE (WAN)VerdeSigue asíSe ha establecido un enlace.
VerdeParpadeoSe están transmitiendo o recibiendo datos.
-ApagadoNo se establece ningún vínculo.
-Indicadores ACT (USB)VerdeSigue asíEl sistema se ha actualizado o configurado mediante una unidad flash USB.
VerdeParpadeoEl sistema se está actualizando o configurando mediante una unidad flash USB.
RojoSigue asíEl sistema no se puede actualizar ni configurar mediante una unidad flash USB.
-ApagadoNo hay ninguna unidad flash USB conectada, la interfaz USB ha fallado o el indicador ha fallado.
Tabla 2-23 Botones del AR730
SerigrafíaNombreDescripción
REINICIARBotón RESET

Este botón se utiliza para reiniciar el enrutador.

  • Para restaurar la configuración de fábrica, mantenga presionado el botón durante al menos 5 segundos.
  • Para reiniciar el enrutador, mantenga presionado el botón durante menos de 5 segundos.

Reiniciar el router interrumpirá los servicios. Tenga cuidado al pulsar este botón.

Especificaciones técnicas

Tabla 2-24 Especificaciones técnicas del AR730
